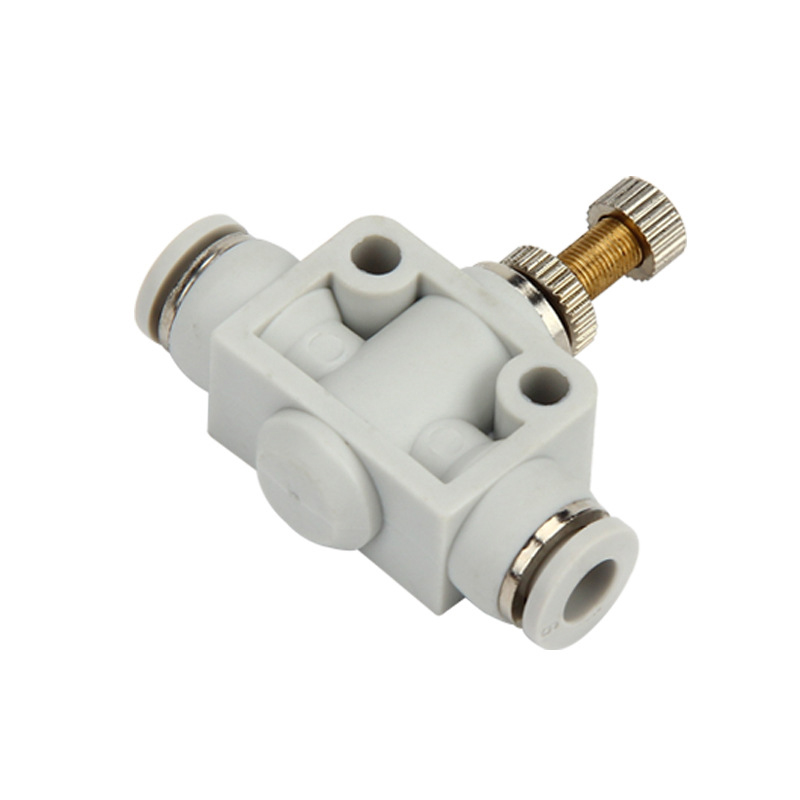

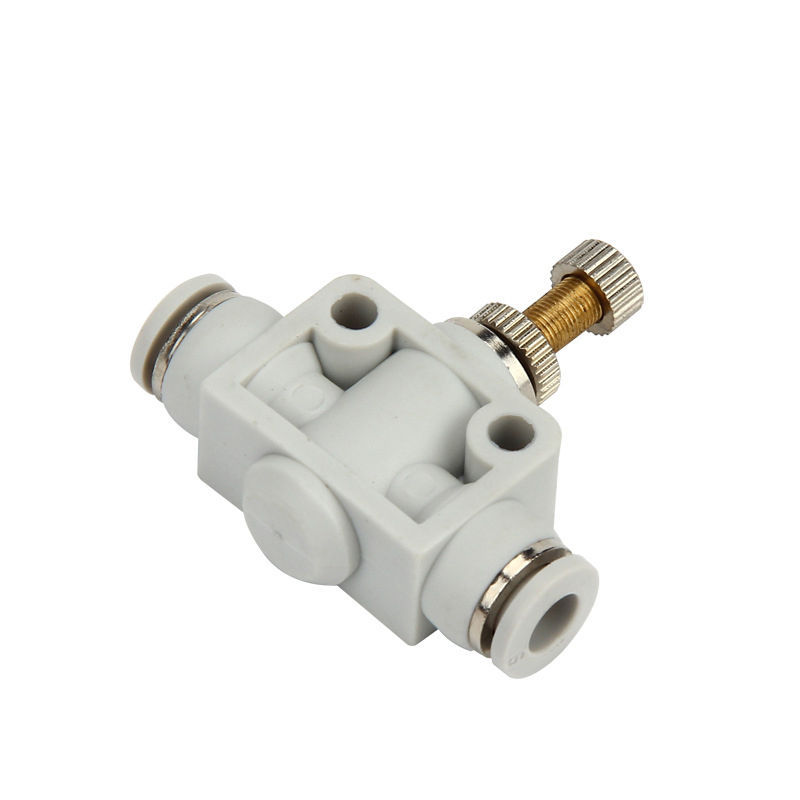

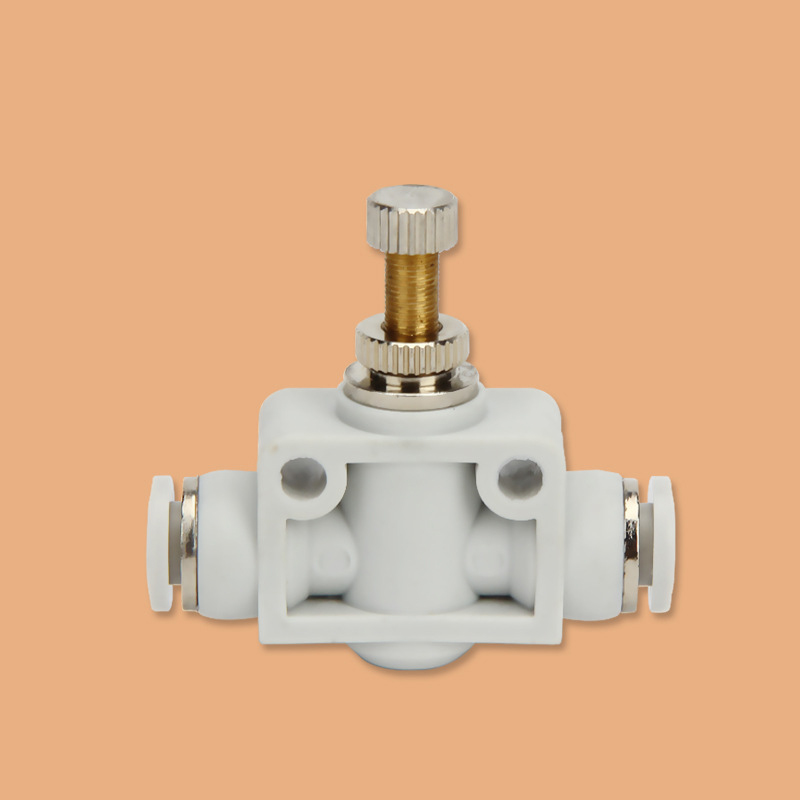

订货号 00696 货号 00696

型号 HPA 种类 快速接头

材质 铜,塑料 适用范围 PU管 耐温 0-70（℃）

耐压 0-1（MPa） 安装形式 即插即用 接管口径 接4厘管,接6厘管,接8厘管,接10厘管,接12厘管（mm）

使用流体:洁净的压缩空气,真空

最高使用压力:1.32MPA

压力范围:0-90MPA

环境及流体温度:0-60摄氏度

使用软管:PU软管,尼龙管

订购参考:

LPC                            8                    -                 02

系列号                      气管外径                        螺纹形式

LPL                           4                                        01:1/8

LPB                          6                                          02:1/4

LPD LPX LPCF       8                                         03:3/8

LPM                          10                                      04:1/2

LPU                           12

LPE                            14

LPV                             16

LPY

LPXL

LPK

LPG

LPEN

LPEND

LPY  LPWG

注意：

在空气，水（机械及订制生产时可以使用）以外的流体中，不要使用

如在生产为花的场所使用，可能引起火灾，因此禁止在这种场合使用

如在60摄氏度以上的热水中使用，则由于热量及加水分解引起树脂被损坏的可能，因此禁止在这种情况下使用

本公司产品不能用于带静电场所

不要使用管接头上受外部负荷（弯曲，扭曲，牵拉），不然可能损坏或泄漏的原因

如使用非本公司的气管产品，可能由于气管的公差引起泄漏或连接及拆卸的不正常，因此一定要检查确认外径是否符合下表的尺寸

规格 PU管 尼龙管
4MMM +-0.1 +-0.08
6MM +-0.12 +-0.1
8MM +-0.12 +-0.1
10MM +-0.15 +-0.12
12MM +-0.15 +-0.12
16MM +-0.15 +-0.16

请检查确认气管端面是否被切断成直角，气管外是否有破损或划痕，在连接气管时，请参照下列内容，本公司产品在把气管插入管接头时，会感到有2段感觉，第1段为锁紧部分，第2段为密封圈部分，必须插入到第2段

气管接连及拆卸用按扭，被设计成容易连接和拆卸的椭圆形，如椭圆形按扭受使用空间的限制，可以在订货时注明圆形按扭。在连接完管接头和气管后，必须要接动气管检查确认气管是否能够拉动，不能拉动情况下才能投入使用。
