使用流体:洁净的压缩空气,真空

最高使用压力:1.32MPA

压力范围:0-90MPA

环境及流体温度:0-60摄氏度

使用软管:PU软管,尼龙管

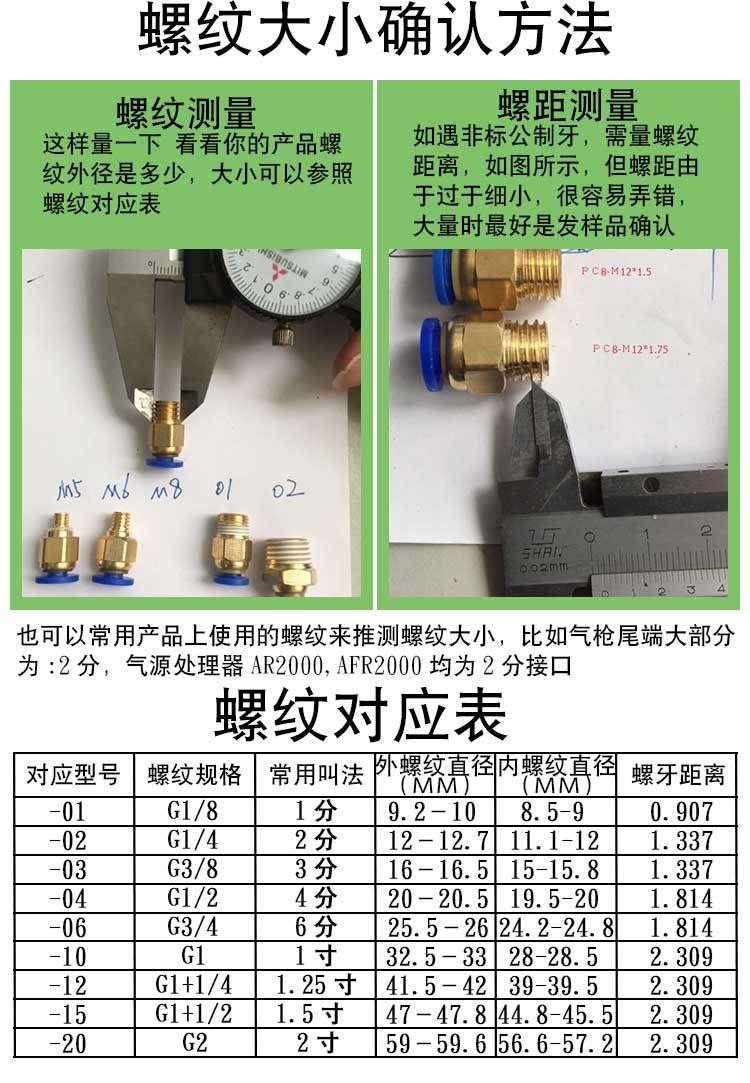

订购参考:

LPC                            8                    -                 02

系列号                      气管外径                        螺纹形式

LPL                           4                                        01:1/8

LPB                          6                                          02:1/4

LPD LPX LPCF       8                                         03:3/8

LPM                          10                                      04:1/2

LPU                           12

LPE                            14

LPV                             16

LPY

LPXL

LPK

LPG

LPEN

LPEND

LPY  LPWG

注意：

在空气，水（机械及订制生产时可以使用）以外的流体中，不要使用

如在生产为花的场所使用，可能引起火灾，因此禁止在这种场合使用

如在60摄氏度以上的热水中使用，则由于热量及加水分解引起树脂被损坏的可能，因此禁止在这种情况下使用

本公司产品不能用于带静电场所

不要使用管接头上受外部负荷（弯曲，扭曲，牵拉），不然可能损坏或泄漏的原因

如使用非本公司的气管产品，可能由于气管的公差引起泄漏或连接及拆卸的不正常，因此一定要检查确认外径是否符合下表的尺寸

规格 PU管 尼龙管
4MMM +-0.1 +-0.08
6MM +-0.12 +-0.1
8MM +-0.12 +-0.1
10MM +-0.15 +-0.12
12MM +-0.15 +-0.12
16MM +-0.15 +-0.16

请检查确认气管端面是否被切断成直角，气管外是否有破损或划痕，在连接气管时，请参照下列内容，本公司产品在把气管插入管接头时，会感到有2段感觉，第1段为锁紧部分，第2段为密封圈部分，必须插入到第2段

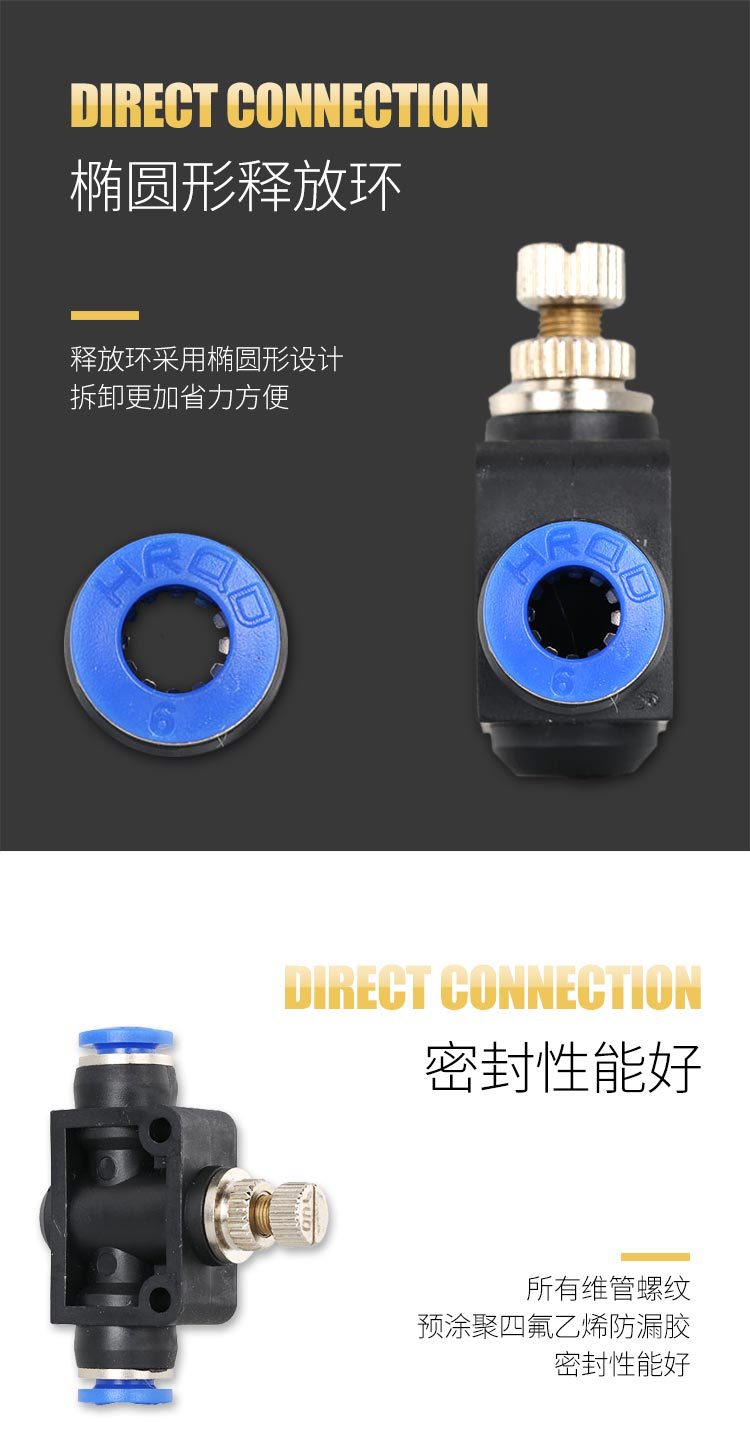

气管接连及拆卸用按扭，被设计成容易连接和拆卸的椭圆形，如椭圆形按扭受使用空间的限制，可以在订货时注明圆形按扭。在连接完管接头和气管后，必须要接动气管检查确认气管是否能够拉动，不能拉动情况下才能投入使用。

 接头使用注意事项：

1、要确认管子切断面垂直，管子外周无伤痕以及管子未成椭圆形.

2、插接管子时一定要插到接头的底部，管子着未插到底有可能会导致漏气.

3、管子接装好后，要拉一下管子确认管子拔不出接头。

4、请不要用于流体以外的用途。

5、使用时不要超过最高使用压力。

6、不要在使用温度范围以外使用，防止造成密封材料的变形，易导致形成泄露。

7、不要进行人为的击打、弯曲、拉伸、防止造成破损。

8、不要在混入金属粉或砂尘等地方使用，如附着杂物会造成工作不良或泄漏。

拆卸时注意事项：使用合适工具，使用管接头的外六角部分拆卸管接头。要去除与管接头配合相对方粘附的密封材料。否则粘附着的密封材料可能会进入周边元件，导致故障。
