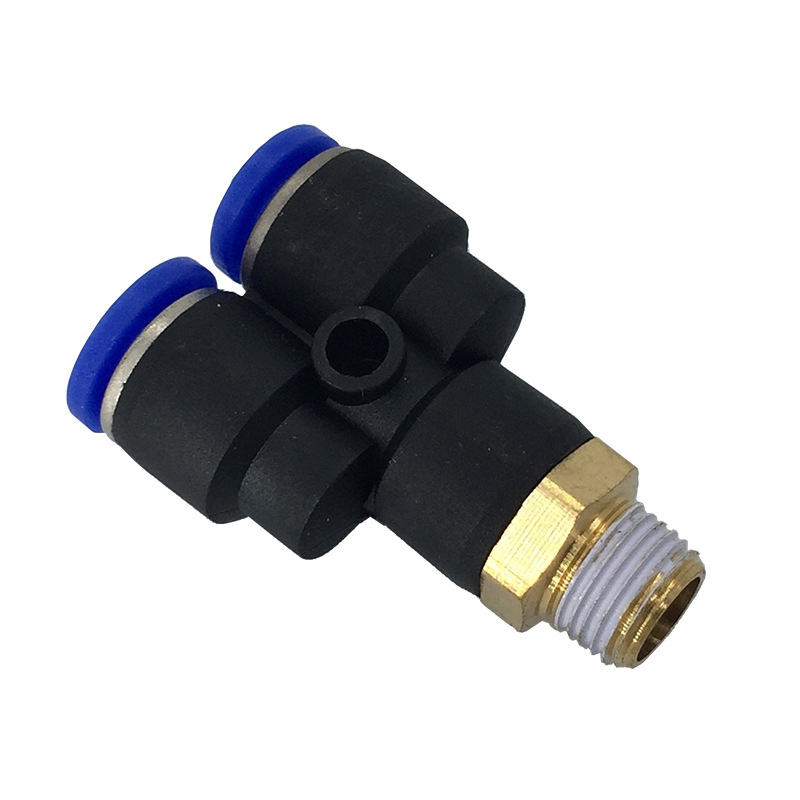

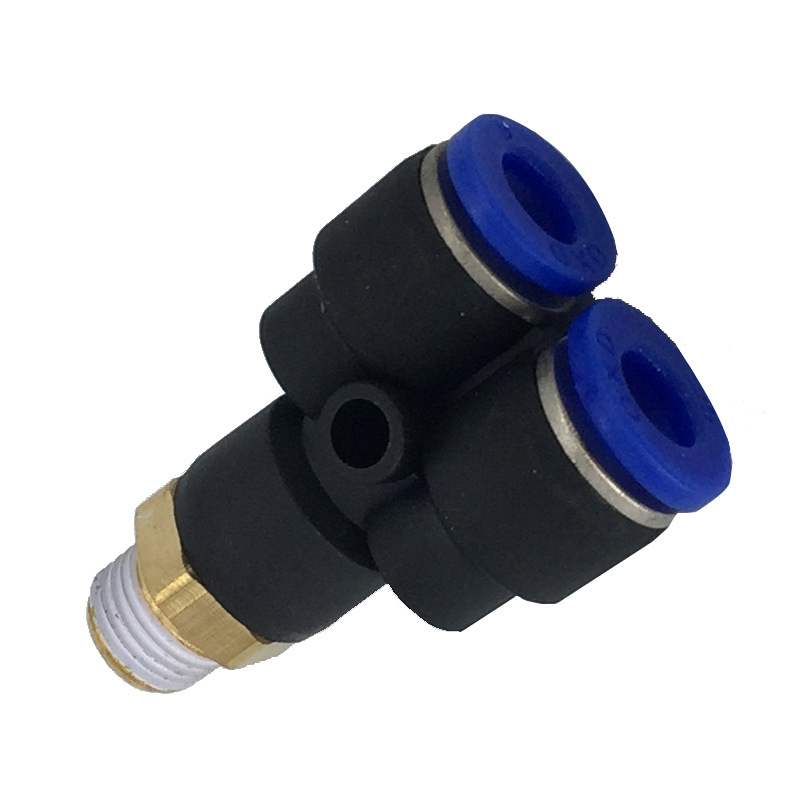

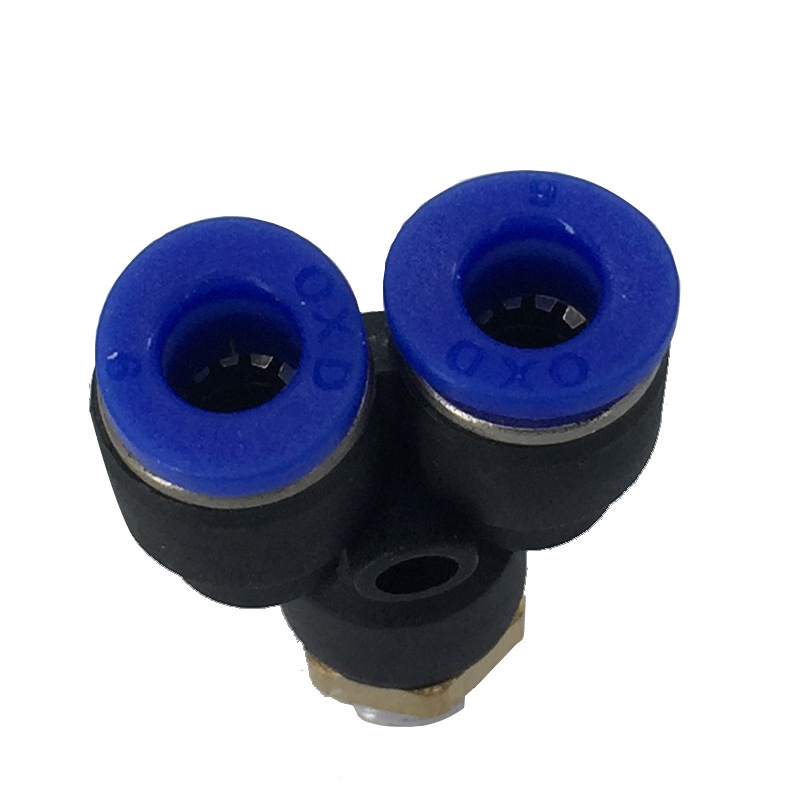

蓝色快速接头

气动元件快插接头塑料接头快接接头Y型三通PX

价格会员登录后可见
数量
- +

商品详情

订货号00516加工定制货号00516
产地中国型号HPX种类快速接头
材质铜塑料适用范围PU管耐温0-70(℃)
耐压0-1(MPa)安装形式4,6,8,10,12,16接管口径01,02,03,04(mm)











使用流体:洁净的压缩空气,真空

最高使用压力:1.32MPA

压力范围:0-90MPA

环境及流体温度:0-60摄氏度

使用软管:PU软管,尼龙管

订购参考:

LPC                            8                    -                 02

系列号                      气管外径                        螺纹形式

LPL                           4                                        01:1/8

LPB                          6                                          02:1/4

LPD LPX LPCF       8                                         03:3/8

LPM                          10                                      04:1/2

LPU                           12

LPE                            14

LPV                             16

LPY

LPXL

LPK

LPG

LPEN

LPEND

LPY  LPWG

注意:

在空气,水(机械及订制生产时可以使用)以外的流体中,不要使用

如在生产为花的场所使用,可能引起火灾,因此禁止在这种场合使用

如在60摄氏度以上的热水中使用,则由于热量及加水分解引起树脂被损坏的可能,因此禁止在这种情况下使用

本公司产品不能用于带静电场所

不要使用管接头上受外部负荷(弯曲,扭曲,牵拉),不然可能损坏或泄漏的原因

如使用非本公司的气管产品,可能由于气管的公差引起泄漏或连接及拆卸的不正常,因此一定要检查确认外径是否符合下表的尺寸

规格 PU管 尼龙管
4MMM +-0.1 +-0.08
6MM +-0.12 +-0.1
8MM +-0.12 +-0.1
10MM +-0.15 +-0.12
12MM +-0.15 +-0.12
16MM +-0.15 +-0.16

请检查确认气管端面是否被切断成直角,气管外是否有破损或划痕,在连接气管时,请参照下列内容,本公司产品在把气管插入管接头时,会感到有2段感觉,第1段为锁紧部分,第2段为密封圈部分,必须插入到第2段

气管接连及拆卸用按扭,被设计成容易连接和拆卸的椭圆形,如椭圆形按扭受使用空间的限制,可以在订货时注明圆形按扭。在连接完管接头和气管后,必须要接动气管检查确认气管是否能够拉动,不能拉动情况下才能投入使用。

 注意:

在空气,水(机械及订制生产时可以使用)以外的流体中,不要使用

如在生产为花的场所使用,可能引起火灾,因此禁止在这种场合使用

如在60摄氏度以上的热水中使用,则由于热量及加水分解引起树脂被损坏的可能,因此禁止在这种情况下使用

本公司产品不能用于带静电场所

不要使用管接头上受外部负荷(弯曲,扭曲,牵拉),不然可能损坏或泄漏的原因

如使用非本公司的气管产品,可能由于气管的公差引起泄漏或连接及拆卸的不正常,因此一定要检查确认外径是否符合下表的尺寸

规格 PU管 尼龙管
4MMM +-0.1 +-0.08
6MM +-0.12 +-0.1
8MM +-0.12 +-0.1
10MM +-0.15 +-0.12
12MM +-0.15 +-0.12
16MM +-0.15 +-0.16

请检查确认气管端面是否被切断成直角,气管外是否有破损或划痕,在连接气管时,请参照下列内容,本公司产品在把气管插入管接头时,会感到有2段感觉,第1段为锁紧部分,第2段为密封圈部分,必须插入到第2段

气管接连及拆卸用按扭,被设计成容易连接和拆卸的椭圆形,如椭圆形按扭受使用空间的限制,可以在订货时注明圆形按扭。在连接完管接头和气管后,必须要接动气管检查确认气管是否能够拉动,不能拉动情况下才能投入使用。

 注意:

在空气,水(机械及订制生产时可以使用)以外的流体中,不要使用

如在生产为花的场所使用,可能引起火灾,因此禁止在这种场合使用

如在60摄氏度以上的热水中使用,则由于热量及加水分解引起树脂被损坏的可能,因此禁止在这种情况下使用

本公司产品不能用于带静电场所

不要使用管接头上受外部负荷(弯曲,扭曲,牵拉),不然可能损坏或泄漏的原因

如使用非本公司的气管产品,可能由于气管的公差引起泄漏或连接及拆卸的不正常,因此一定要检查确认外径是否符合下表的尺寸

规格 PU管 尼龙管
4MMM +-0.1 +-0.08
6MM +-0.12 +-0.1
8MM +-0.12 +-0.1
10MM +-0.15 +-0.12
12MM +-0.15 +-0.12
16MM +-0.15 +-0.16

请检查确认气管端面是否被切断成直角,气管外是否有破损或划痕,在连接气管时,请参照下列内容,本公司产品在把气管插入管接头时,会感到有2段感觉,第1段为锁紧部分,第2段为密封圈部分,必须插入到第2段

气管接连及拆卸用按扭,被设计成容易连接和拆卸的椭圆形,如椭圆形按扭受使用空间的限制,可以在订货时注明圆形按扭。在连接完管接头和气管后,必须要接动气管检查确认气管是否能够拉动,不能拉动情况下才能投入使用。








接头使用注意事项:



1、要确认管子切断面垂直,管子外周无伤痕以及管子未成椭圆形.



2、插接管子时一定要插到接头的底部,管子着未插到底有可能会导致漏气.



3、管子接装好后,要拉一下管子确认管子拔不出接头。



4、请不要用于流体以外的用途。



5、使用时不要超过最高使用压力。



6、不要在使用温度范围以外使用,防止造成密封材料的变形,易导致形成泄露。



7、不要进行人为的击打、弯曲、拉伸、防止造成破损。



8、不要在混入金属粉或砂尘等地方使用,如附着杂物会造成工作不良或泄漏。



拆卸时注意事项:使用合适工具,使用管接头的外六角部分拆卸管接头。要去除与管接头配合相对方粘附的密封材料。否则粘附着的密封材料可能会进入周边元件,导致故障。
